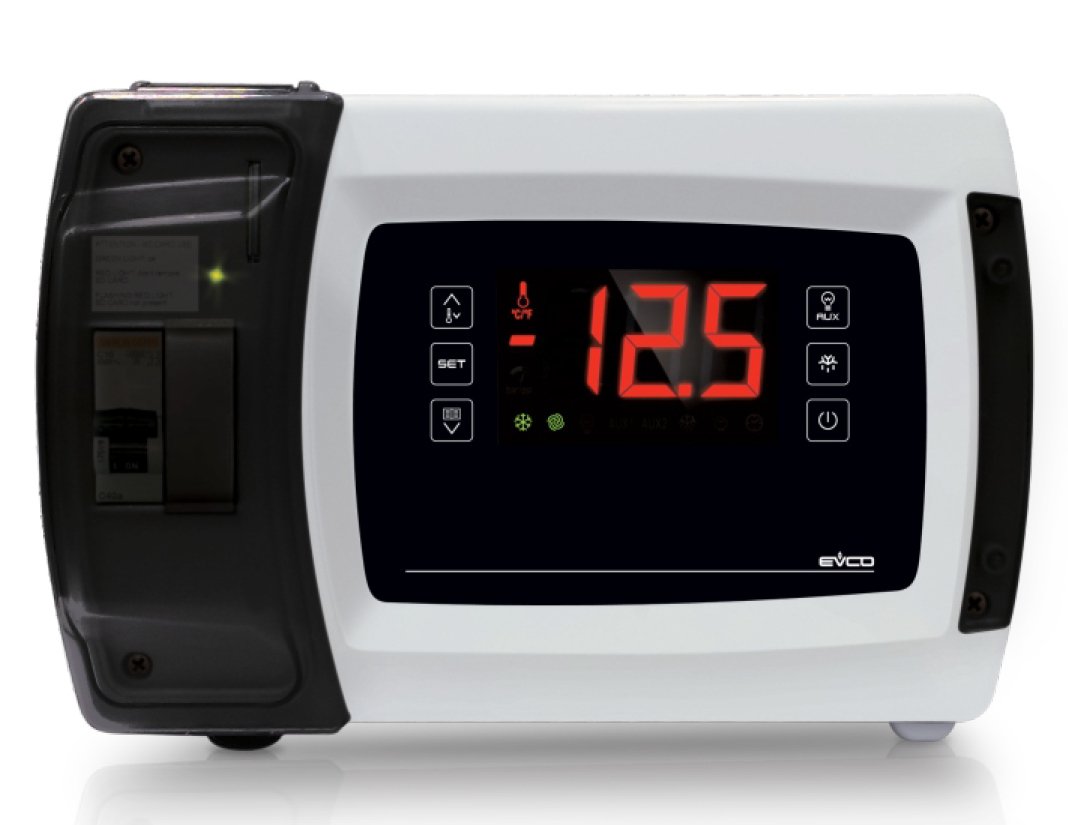

4 RÖLELİ SOĞUK ODA TERMOSTATI (MODBUSLI)
mustafa@atilimicdis.com
ismail@atilimicdis.com
antoni@atilimicdis.com
ismail@atilimicdis.com
info@atilimicdis.com
ali@atillimicdis.com
satis@atilimicdis.com

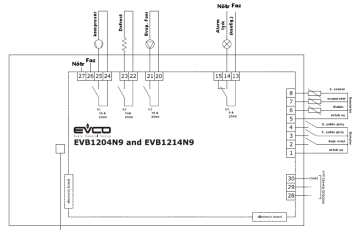

1204 BAĞLANTI ŞEMASI İÇİN UYARI !!!!!!
BU ÜRÜNLER DOĞRUDAN RÖLE BESLEMELİDİR. 26 NUMARAYA FAZ, 27 NUMARAYA NÖTR VERİLDİKTEN SONRA, 15/14/13 NOLU YUVALAR HARİÇ. TÜM RÖLELERE DOĞRUDAN 220 V GELİR. HARİCEN BİR KÖPRÜLEME YAPMAK GEREKMEZ.
25-24 NOLU UÇLARI DOĞRUDAN KOMPRESÖRE,
23-22 NOLU UÇLARI DOĞRUDAN DEFROSTA
21-20 NOLU UÇLARI EVAPORATÖR FANINA GÖTÜRÜNÜZ.
15-14-13 NOLU UÇLARA TAKILACAK UNSURU (ALARM/IŞIK/HARİCİ RÖLE) KULLANMAK İÇİN 26 NOLU UÇTAN (FAZ), 13 E KÖPRÜ ATIP, 14 TEN ÇIKIŞ ALINIZ. BAĞLADIĞINIZ ALARM/IŞIK VS NIN IKINCI UCUNU 15 E VESAİRE DEĞİL DOĞRUDAN NÖTR E VERİNİZ.
Sensörler ve dijital girişler:
5 nolu uç ortak uç
5-6 nolu yuva oda sensörü
5-7 nolu yuva Evaporatör sensörü
5-8 nolu yuva 3. Sensörü (kondanser sensörü/saplama sensör vs)
1 nolu uç ortak uç
1-2 nolu uç kapı sviçi
1-3 nolu uç 1. Çokfonksiyonlu giriş
1-4 nolu uç 2. Çokfonksiyonlu giriş
TEKNİK ÖZELLİKLER
Bağımsız rölelere sahip, köprüleme istemeyen bağlantılı kontrol cihazları
|
EVB1204N9 |
EVB1206N9 |
EVB1206N9XWX |
EVB1206N9M |
EVB1206N9D |
EVB1214N9XLC |
EVB1256N9MLC |
|||||||
|
Voltaj |
|||||||||||||
|
115... 230 VAC |
• |
• |
• |
• |
• |
• |
• |
||||||
|
Sensör Girişleri |
|||||||||||||
|
Kabin sensörü (PTC/NTC/Pt 1000) |
• |
• |
• |
• |
• |
• |
• |
||||||
|
Evaporatör sensörü (PTC/NTC/Pt 1000) |
• |
• |
• |
• |
• |
• |
• |
||||||
|
Harici sensör (PTC/NTC/Pt 1000) (1) |
• |
• |
• |
• |
• |
• |
• |
||||||
|
Emiş basıncı sensörü (4-20 mA) |
|
|
|
|
|
|
• |
||||||
|
Evaporasyon sıcaklığı sensörü (PTC/NTC/Pt 1000) |
|
|
|
|
|
|
• |
||||||
|
Dijital Girişler (NO/NC kontaklar) |
|||||||||||||
|
Kapı svici |
• |
• |
• |
• |
• |
• |
• |
||||||
|
Çok amaçlı giriş 1 |
• |
• |
• |
• |
• |
• |
• |
||||||
|
Çok amaçlı giriş 2 |
• |
• |
• |
• |
• |
• |
• |
||||||
|
Röleler (elektromekanik röleler ( res. A @ 250 VAC) |
|||||||||||||
|
Kompresör |
30 A |
30 A |
30 A |
30 A |
30 A |
30 A |
30 A |
||||||
|
Defrost |
16 A |
16 A |
16 A |
16 A |
16 A |
16 A |
16 A |
||||||
|
Evaporatör fanı |
30 A |
30 A |
30 A |
30 A |
30 A |
30 A |
30 A |
||||||
|
Kabin ışığı |
|
16 A |
16 A |
16 A |
16 A |
16 A |
16 A |
||||||
|
4. Röle (fabrika ayarı kabin ışığı) (2) |
8 A |
|
|
|
|
8 A |
|
||||||
|
5. Röle (fabrika ayarı kondanser fanı) (2) |
|
8 A |
8 A |
8 A |
8 A |
8 A |
|||||||
|
6. Röle (fabrika ayarı alarm) (2) |
|
8 A |
8 A |
8 A |
8 A |
8 A |
|||||||
|
İletişim yuvaları |
|||||||||||||
|
MODBUS RS-485 (diğer EVCO ürünleriyle iletişim) |
• |
• |
• |
• |
• |
• |
• |
||||||
|
Diğer Özellikler |
|||||||||||||
|
Unipolar manyeto termik + nötr bağlantısı (230 VAC, In 16 A, Icn 4.500 A) |
|
|
|
• |
|
|
|||||||
|
Unipolar sabit akım termik + nötr bağlantısı (230 VAC, In 16 A, Icn 4.500 A, Id 300 mA) |
|
|
|
|
• |
|
• |
||||||
|
Gerçek zaman saati |
|
|
• |
|
|
• |
• |
||||||
|
Dahili alarm (buzzer) |
• |
• |
• |
• |
• |
• |
• |
||||||
|
Entegre unipolar stepper elektronik expansion valf sürücüsü |
|
|
|
|
|
|
• |
||||||
|
Yüksek veya düşük nem yüzdesi çalışma döngüsü |
• |
• |
• |
• |
• |
• |
• |
||||||
|
Kondanser aşırı ısınma alarm sistemi |
• |
• |
• |
• |
• |
• |
• |
||||||
|
Adaptif defrost yönetimi |
• |
• |
• |
• |
• |
• |
• |
||||||
|
"Multideck" fonksiyonu |
• |
• |
• |
• |
• |
• |
• |
||||||
|
"HACCP” fonksiyonu |
|
|
|
|
|
• |
• |
||||||
|
"Enerji Tasarrufu” fonksiyonu |
• |
• |
• |
• |
• |
• |
• |
||||||
|
"Hızlı soğutma döngüsü” fonksiyonu |
• |
• |
• |
• |
• |
• |
• |
||||||
|
Dahili wifi özelliğiyle EPoCA uzaktan görüntüleme ve kontrol sistemi bağlantısı |
|
|
• |
|
|
|
|
||||||
|
|
|||||||||||||
|
