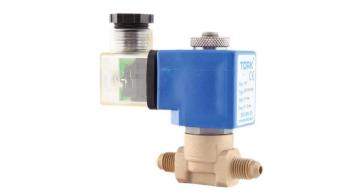

1/2'' RAKORLU 10 MM ORIFISLI PİLOTLU TIP SOLENOID VANA 220V

1/2'' RAKORLU 10 MM ORIFISLI PİLOTLU TIP SOLENOID VANA 220V

TORK

TORK-S621003100

1/2'' RAKORLU 10 MM ORIFISLI PİLOTLU TIP SOLENOID VANA 220V

Kategori

Solenoid Vanalar

Stok Kodu

TORK-S621003100

Ürün Bilgisi

DÖKÜMAN VE VERİLER

Ürün Bilgisi

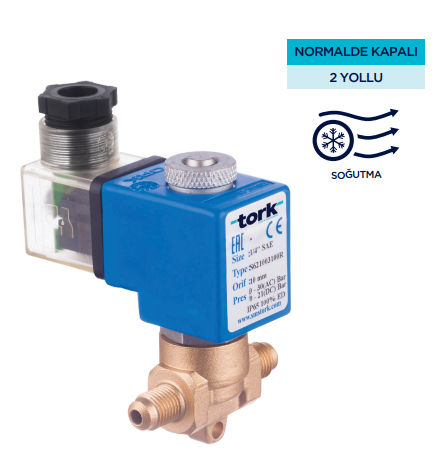

Bakır Boru Rakorlu Soğutucu Solenoid Valf

S6210 Serisi (1/4”, 3/8", 1/2", 5/8")

GENEL ÖZELLIKLER

• Geniş basınç aralığı, akış hızı ve orifis seçenekleri vardır.

• Solenoid valfler filtre ile kullanılmalıdır.

• Solenoid valfler çalışmasını etkilemeden herhangi bir pozisyonda monte edilebilir;

• Bobin dikey yukarı konumda tercih edilmelidir.

• Solenoid vana otomatik kontrol elemanından oluşur ve soğutucu sistemlerde soğuk akışkanın geçişinde, geniş ölçüde basınç gruplarında, merkezi klimalarda, soğuk hava depolarında ve otobüs klima sistemlerinde kullanılır.

Solenoid Vana Montajı Nasıl Yapılır

Solenoid İle İlgili Sıkça Sorulan Sorular

Solenoid Vana Nasıl Çalışır

ELEKTRIKSEL ÖZELLİKLER

Sürekli Enerjide Kalma : ED %100

Bobin Yalıtım Sınıfı : H (180°C)(IEC 85)

Bobin Kaplaması : GüçlendirilmiŞ Fiber Glass

Ortam Sıcaklığı : -10°C, +60°C

Koruma Sınıfı : IP65 (ISO 60529) Istek Üzerine;IP68

Soket Bağlantısı : DIN 46340 3-kutuplu Soket (DIN43650)

Soket Özellikleri : ISO 4400 / EN 175301-803 Form A,

Terminal (Kablo Ø6-8 mm)

Elektriksel Güvenlik : IEC 335

Standard Voltaj : AC 12V 15VA, 24V 15VA, 48V 15VA, 110V 15VA, 230V 24VA, DC 12V 18W, 24V 18W, 48V 18W, 110V 18W 18W istek üzerine diger voltajlar

Voltaj Toleransı : AC -15%, +10% DC -5%, +10%

Frekans : 50 Hz (60 Hz…)

Istek Üzerine; LED’li Soket, PWM soket Siparişlerde lütfen bobin gerilimini bildiriniz. Detaylı bilgi için bobin bölümüne bakınız.

ÜRÜN HAM MADDELERİ

Gövde : Pirinç

Iç Parçalar : Paslanmaz Çelik

Diyafram : NBR,istek üzerine;VITON,EPDM

Yüzük : Bakır (EN 12735-1)

Çekirdek, Kovan, Yay : Paslanmaz Çelik

SEÇENEKLER

• Istek üzerine manüel kullanım eklenebilir.

• Istek üzerine CR-Ni kaplama,

• PTFE kaplama yapılabilir.

• Istek üzerine Atex (exproof) bobinli.

TEKNIK ÖZELLIKLER

Sogutucu : CFC. HCFC. HFC

Akıskan Sıcaklıgı : -30°C ... +105°C

Bakım : 100.000 açma kapama

Maksimum Açılma Basıncı : 2.5 MPA

Minimum Açılma Basıncı : 0.3 MPA

Çalışma Basıncı : 3.0 MPA

Sertifika : CE

DIYAFRAM ÖZELLIKLERI

NBR : -10°C...+80°C

EPDM : -10°C...+130°C

VITON : -10°C...+160°C

PTFE : -10°C...+160°C

RUBY : -10°C...+160°C

Bağlantı Tipi	:	Rakorlu
Bağlantı Ölçüleri	:	1/2
Çalışma Tipi	:	Pilotlu
Voltaj	:	220 V

DÖKÜMAN VE VERİLER

ÜRÜN KATALOĞUNU İNDİRMEK İÇİN LÜTFEN BURAYA TIKLAYINIZ

ÜRÜN KILAVUZUNU İNDİRMEK İÇİN LÜTFEN BURAYA TIKLAYINIZ

ÜRÜNE AİT CE BELGESİNİ İNDİRMEK İÇİN LÜTFEN BURAYA TIKLAYINIZ

ÜRÜN ÖZELLİKLERİ

ÜRÜN KODU	Orifis	Bağlantı Ölçüsü	Çalışma Tipi	Çalışma Basıncı			KV faktörü	Ağırlık
S6210 Serisi	mm	inch		bar			Lt/Dak	kg
S6210 Serisi	mm	inch		min	max(AC)	max(DC)	Lt/Dak	kg
S6210.01.025	2,5	1/4'' SAE	Direkt	0	30	21	3,2	0,354
S6210.02.030	3	3/8'' SAE	Direkt	0	21	21	4,6	0,366
S6210.02.065	6,5	3/8'' SAE	Pilotlu	0,1	30	21	11	0,546
S6210.03.065	6,5	1/2'' SAE	Pilotlu	0,1	30	21	11	0,567
S6210.03.100	10	1/2'' SAE	Pilotlu	0,1	30	10	19	0,827
S6210.15.125	12,5	5/8'' SAE	Pilotlu	0,1	30	10	48	0,829
S6210.15.150	15	5/8'' SAE	Pilotlu	0,1	30	10	70	0,832
