EV3L21N7

TEK RÖLELİ DİJİTAL TERMOSTAT

Category
Stock Code
EV3L21N7
Probe qty and Type
1 Adet NTC
Including Probes? Qty?
EVET. 1 ADET NTC
Probe Type
SADECE NTC
Check the Price
Please Log in to check the price

BAŞLICA CİHAZ ÖZELLİKLERİ;

* Köprüleme gerektirmeyen, kendinden köprülü hızlı bağlantı imkanı
* Azaltılmış parametreler ile kolay kullanım
2 dijitli ekran ile -40 +99 derece arasında ölçüm yapabilme imkanı (-9,9 ile +9,9 arasından noktasal gösterim)
* Kullanıcı dostu, ekonomik, kolay
* Kompresörü durdurarak defrost yönetimli
* Tek renkli kapasitif dokunmatik ekran
* Sadece NTC sensör ile çalışır
* Sadece soğutma için kullanılır (ısıtmada kullanmak istiyorsanız EV3X21 ürününü inceleyebilirsiniz)
* Tek parmak ile kolayca ayarlanan parametreler
* 17mm lik, sınıfının en büyük ekranı
* Kendinize özel şifre atama imkanı
* EV3LPT programlama modülü (haricen satılır) kullanarak EV3 Key kopyalama anahtarı vasıtasıyla cihazda hızlıca parametre ayarlanması
* Kapı sviç i girişi

CİHAZ BAĞLANTI VİDEOSU



CİHAZI AÇIP KAPATMA/ TUŞ KİLİDİ/SET DEĞERİNİ DEĞİŞTİME İŞLEMLERİ İÇİN KULLANIM VİDEOSU


  ;

CİHAZIN TUŞ KİLİDİNİN AÇILMASI VE PARAMETRELERE ERİŞİM VİDEOSU




 EVCO FİRMA TANITIMI





Ürüne ait detaylı kullanım kılavuzu için lütfen buraya tıklayınız


EV3L21 İN EV3X21 DEN FARKLILIKLARI

EKRAN VE DÜĞMELER

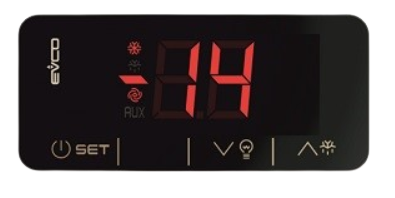

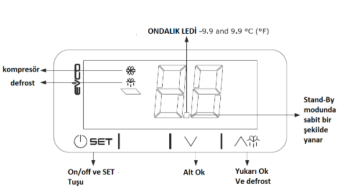

EV3L21 EKRANI                                                                                                                                                                  EV3X21 EKRANI

1-ÖLÇÜLER VE BOYUT BİREBİR AYNIDIR

2-AYNI IP SINIFI, AYNI KASA VE AYNI EKRAN DOKUNMATİĞİ ÖZELLİKLERİ

3-RENKLİ İKONLAR YOK. SADECE KIRMIZI EKRAN

4-SET VE ON-OFF TUŞLARI TEK DÜĞMEDE. 4 DÜĞME YERİNE 3 DÜĞMESİ VARDIR.

DİKKAT!!! BU DURUM KULLANIM ESNASINDA KILAVUZDA DA DETAYLICA ANLATILDIĞI GİBİ BAZI FARKLILIKLAR İÇERİR. UNUTULMAMALIDIR Kİ EV3X21 DE OLDUĞU GİBİ 4 SANİYE BOYUNCA BU TUŞA BASARSANIZ "PARAMETRELER MENÜSÜ”NE GİRMEK YERİNE ÖNCE DİJİTAL TERMOSTAT STAND-BY A GEÇER. ARDINDAN BASILI TUTMAYA DEVAM ETTİĞİNİZDE ANCAK PARAMETRELER MENÜSÜNE ULAŞIRSINIZ. ÖZETLE; PARAMETRELER MENÜSÜNE GİRMEK İÇİN EV3L21 DE SET TUŞUNA 10 SANİYE KADAR BASILI TUTMAK VE BU ESNADA CİHAZ STAND-BY A GEÇTİĞİNDE DAHİ ELİNİZİ TUŞTAN ÇEKMEMENİZ GEREKMEKTEDİR.

5-EKRAN 3 DİJİT DEĞİL 2 DİJİTTİR

6-NOKTASAL GÖSTERİM -9,9 İLE +9,9 ARASINDA. SONRASINDA NOKTASAL GÖSTERİM YOKTUR.

7-CELCIUS FAHRENHEIT LEDİ YOK.

8-STAND-BY MODUNDA STANDBY LEDI DEĞİL NOKTASAL GÖSTERİM LEDİ YANIYOR. (Kılavuzda anlatılıyor)

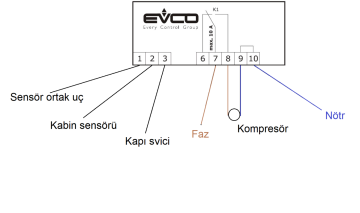

BAĞLANTI TİPİ VE UÇLAR

1-BAĞLANTI SİSTEMİ, YUVASI YUVASINA EV3X21 İLE BİREBİR AYNI.

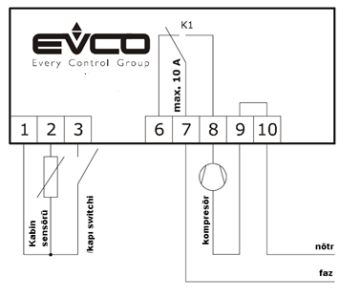

EV3L21 BAĞLANTI EV3X21 BAĞLANTI





2-İKİSİ DE KENDİ İÇİNDEN KÖPRÜLEMELİ. HARİCEN KÖPRÜ ATMAYA VE ZAMAN KAYBINA GEREK YOKTUR.

3-3 NUMARALI YUVA SADECE DİJİTAL GİRİŞ. SENSÖR OLARAK ATANAMAZ. KONDANSER SENSÖRÜ, EVAPORATÖR SENSÖRÜ OLAMAZ. (Kılavuzda anlatılıyor)

4-3 NOLU DİJİTAL GİRİŞ SADECE VE SADECE KAPI SVİÇİ OLARAK ATANABİLİR. HARİCİ DİJİTAL GİRİŞ, PRESOSTAT SİNYALİ GİRİŞİ VB OLARAK ATANAMAZ

5-EV3 KEY PARAMETRE KOPYALAMA ANAHTARI DOĞRUDAN KULLANILAMAZ. EV3 KEY İ KULLANMAK İÇİN EVLPT PROGRAMLAMA MODÜLÜNÜ KULLANARAK AYARLAMA YAPILIR.



DONANIMSAL FARKLILIKLAR

1- EV3L21 TERMOSTATLAR SADECE NTC SENSÖRLER İLE ÇALIŞIR VE KLASİK TEK İZOLASYONLU SU GEÇİRMEZ SENSÖRÜMÜZ (EVTPN615F200 ) İLE DEĞİL YİNE SU GEÇİRMEZ VE TERMOPLASTİK KALIPLANMIŞ EKTEKİ GİBİ KENDİ SENSÖRÜ (EVTPN615F208)İLE SUNULMAKTADIR. (FOTOĞRAFLAR AŞAĞIDAKİ GİBİDİR)



 EVTPN615F208                                                                                    EVTPN615F200

( EV3L21 E ÖZGÜ NTC SU GEÇİRMEZ SENSÖR)                         (STANDART NTC SU GEÇİRMEZ SENSÖRÜMÜZ)

2-RÖLELER VE KULLANILAN DEVRE ELAMANLARI DEVRE SİSTEMİ BİRBİRİNİN AYNISIDIR. KULLANILAN DIŞ KAPLAMA ABS DE AYNIDIR.

KULLANIM FARKLILIKLARI

1-SET VE ON-OFF TUŞLARI AYNI TUŞTAN İDARE EDİLİR. İLGİLİ TUŞA 4 SANİYE BASILI TUTULDUĞUNDA CİHAZ KAPANIR. TUTMAYA DEVAM EDİLDİĞİNDE İSE CİHAZ PARAMETRELERİNE ULAŞILIR. (Kılavuzda anlatılıyor)

2-DAHA AZ PARAMETRE İLE CİHAZ BASİTLEŞTİRİLEREK KOLAY KULLANIM SAĞLANMIŞTIR.

3-BAĞLANTI SİSTEMİNDE DE İZAH EDİLDİĞİ ÜZERE, EV3KEY "PARAMETRE KOPYALAMA ANAHTARI” DOĞRUDAN KULLANILAMAZ. EVLPT MODÜLÜNÜN DE KULLANILMASI GEREKLİDİR. BU DURUMDA DİJİTAL TERMOSTAT KUTUYA TAKILDIKTAN SONRA, EV3 KEY "PARAMETRE KOPYALAMA ANAHTARI” KUTUYA TAKILIR. BUNDAN SONRA PARAMETRELERİN KOPYALANMASI SÜRECİ BİREBİR EV3 SERİSİNDEKİ SİSTEMLE AYNI ŞEKİLDE YÜRÜR.

4-TERS KONTAK EV3X21DEKİ GİBİ BULUNUR.

PARAMETRESEL FARKLILIKLAR

1-AKILLI ADAPTİF DEFRSOT VE ENERJİ TASARRUFU GİBİ YAZILIMSAL FONKSİYONLAR İLE BUNLARA AİT PARAMETRELER EV3L21 DE BULUNMAZ

2-KONNDASER SICAKLIĞINA BAĞLI KOMPRESÖRÜ KORUMA FONKSİYONU VE PARAMETRELERİ EV3L21 DE BULUNMAZ

3-NTC/PTC SEÇİMİ EV3L21DE BULUNMAZ.

4-NOKTASAL GÖSTERİM SEÇİMİ EV3L21DE BULUNMAZ. DOĞRUDAN -9,9 İLE +9,9 ARASINDA NOKTASAL GÖSTERİM DEVREDE OLUR.

5-CİHAZIN DÜĞMEYLE AÇILIP KAPANMA ÖZELLİĞİNİN DİJİTAL ÜZERİNDEN SEÇİMİ EV3L21DE BULUNMAZ. DÜĞMEYE 3-4 SANİYE BASILI TUTULUR İSE DİJİTAL HERZAMAN STAND-BY A GEÇER

6-3 NOLU PORTUN FARKLI ÖZELLİKLER İÇİN SEÇİMİ EV3L21DE BULUNMAZ. SADECE KAPI SVİÇİ OLARAK KULLANILIR. KONDANSER PROBU, EVAPORATÖR PROBU, PRESOSTAT SİNYAL GİRİŞİ VB AMACIYLA KONFİGÜRE EDİLEMEZ.

7-D0 "DEFROSTUN KAÇ SAATTE BİR YAPILACAĞINA DAİR SÜRE” VE D3 "DEFROST SÜRESİ HARİÇ HİÇBİR DEFROST PARAMETRESİNİN SEÇİMİ EV3L21DE BULUNMAZ. DEFROST FARBRİKA AYARINDA 8 SAATTE BİR 30 DAKİKADIR.

8-AÇILIŞTA BEKLEME SÜRESİ SANİYE X10 ŞEKLİNDE AYARLANABİLİR. BÖYLECE İLK KALKIŞ İÇİN BEKLEME 1 DAKİKA YERİNE 10 SANİYE İLE 990 SANİYE (99*10 SANİYE) ARASINDA AYARLANABİLİR.

9-YÜKSEK VE ALÇAK SICAKLIK ALARMLARI DEVREDE OLMAYACAK ŞEKİLDE AYARLANMIŞ VE EV3X21 DE OLDUĞU GİBİ İSTEMEDİĞİNİZ BİR ÖN AYAR İLE GELMEMEKTEDİR. AYAR SİSTEMİNİ İNCELEMEK İÇİN KILAVUZU OKUMANIZI RİCA EDERİZ.

10- ISITMA SOĞUTMA SEÇİMİ EV3L21DE BULUNMAZ. EV3L21 CİHAZLAR SADECE SOĞUTMA AMACIYLA KULLANILIR .

11- HEM ISITMA ÇALIŞMADIĞI HEM DE 9,9 DAN SONRA NOKTASAL GÖSTERİM YAPMADIĞINDAN KULUÇKA MAKİNELERİ VE İNKÜBATÖRLERDE KULLANILAMAZ.

12- SET VE PROB KALİBRASYONU TAM SAYILAR HALİNDE YAPILABİLİR. ONDALIKLI SET VEYA KALİBRASYON DEĞERİ ATAMASI YAPILAMAZ.

13- SİMETRİK ASİMETRİK ÇALIŞMA DÖNGÜSÜ İÇİN R12 PARAMETRESİ BULUNMAZ FAKAT BU İŞLEMİ R0 DİFERANS PARAMETRESİNDE GERÇEKLEŞTİREBİLİRSİNİZ. (Kılavuzda anlatılıyor)



TEK RÖLELİ DİJİTAL TERMOSTAT EV3L21N7
TEK RÖLELİ DİJİTAL TERMOSTAT
